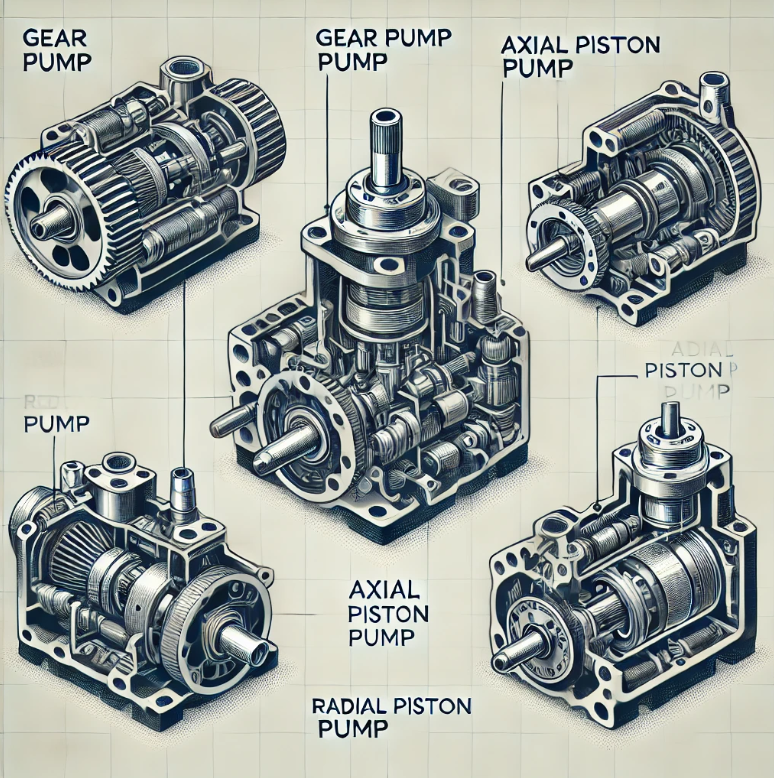

유압 펌프는 기계적 에너지를 유압 에너지로 변환하는 장치로, 산업, 건설, 자동차 등 다양한 분야에서 필수적으로 사용됩니다. 유압 시스템의 핵심 구성 요소인 유압 펌프는 작동 원리에 따라 여러 유형으로 나뉘며, 각 유형마다 장점과 단점이 존재합니다. 본 글에서는 대표적인 유압 펌프인 기어펌프, 베인펌프, 피스톤펌프의 원리와 특징을 자세히 살펴보겠습니다.
1. 기어펌프의 원리와 특징
기어펌프(Gear Pump)는 가장 단순한 구조를 가진 유압 펌프로, 두 개의 맞물린 기어가 회전하면서 작동하는 방식입니다.
① 기어펌프의 작동 원리
기어펌프는 두 개의 기어(구동기어와 종동기어)가 맞물려 회전하며 유체를 밀어내는 방식으로 작동합니다. 기어의 회전이 진행되면서 저압 영역에서 유체를 흡입하고, 고압 영역으로 밀어내는 과정이 반복됩니다.
② 기어펌프의 장점
- 구조가 단순하여 제작 비용이 저렴하고 유지보수가 용이함
- 크기가 작고 콤팩트하여 다양한 장비에 쉽게 적용 가능
- 연속적인 유량 공급이 가능하여 안정적인 작동이 가능
③ 기어펌프의 단점
- 기어 간 마찰로 인해 마모가 발생할 수 있으며, 장기간 사용 시 성능 저하 가능
- 높은 압력에서 효율이 떨어지며, 소음이 발생할 가능성이 큼
- 내부 누유가 발생할 수 있어 정밀한 유량 조절이 어려움
기어펌프는 저압 및 중압 환경에서 널리 사용되며, 농업용 장비, 윤활 시스템, 산업용 기계 등에 폭넓게 활용됩니다.
2. 베인펌프의 원리와 특징
베인펌프(Vane Pump)는 회전하는 로터와 베인(Vane, 날개)을 이용해 유체를 이동시키는 방식으로 작동하는 펌프입니다.
① 베인펌프의 작동 원리
펌프 내부의 로터가 회전하면서 원심력에 의해 베인이 확장되거나 수축하며 유체를 밀어냅니다. 로터가 회전할 때 유체가 베인 사이의 공간으로 들어가며, 회전 속도에 따라 유량이 결정됩니다.
② 베인펌프의 장점
- 기어펌프보다 정밀한 유량 조절이 가능하여 일정한 흐름을 유지할 수 있음
- 비교적 낮은 소음과 진동을 제공하여 조용한 환경에서도 사용 가능
- 유지보수가 용이하고, 부품 교체가 간단하여 오랜 기간 사용 가능
③ 베인펌프의 단점
- 기어펌프보다 구조가 복잡하여 초기 비용이 다소 높음
- 베인의 마모로 인해 정기적인 점검 및 교체가 필요함
- 고점도의 유체를 처리하기 어려우며, 특정 환경에서 성능 저하 가능
베인펌프는 중압에서 고압 환경까지 다양한 분야에서 사용되며, 공작기계, 자동차 파워 스티어링 시스템, 항공기 유압 시스템 등에서 많이 활용됩니다.
3. 피스톤펌프의 원리와 특징
피스톤펌프(Piston Pump)는 실린더 내부의 피스톤이 왕복 운동을 하면서 유체를 압송하는 방식으로 작동하는 고압 유압 펌프입니다.
① 피스톤펌프의 작동 원리
펌프 내부의 피스톤이 왕복 운동을 하면서 흡입과 압축이 반복됩니다. 피스톤이 후퇴할 때 유체가 실린더 내부로 유입되고, 피스톤이 전진하면서 고압으로 유체를 밀어내는 방식입니다.
② 피스톤펌프의 장점
- 높은 압력에서도 안정적인 작동이 가능하여 대형 장비에 적합
- 효율이 뛰어나고, 에너지를 절약할 수 있음
- 정밀한 유량 및 압력 조절이 가능하여 다양한 산업에서 활용 가능
③ 피스톤펌프의 단점
- 구조가 복잡하여 제작 비용과 유지보수 비용이 상대적으로 높음
- 작동 시 소음과 진동이 발생할 수 있음
- 고정밀 부품이 필요하여 초기 설치 비용이 부담될 수 있음
피스톤펌프는 높은 압력이 필요한 건설기계, 중장비, 항공기 유압 시스템, 산업용 프레스 등에 주로 사용됩니다.
결론 및 정리
유압 펌프는 산업 전반에서 필수적인 장비로, 작동 원리와 성능에 따라 다양한 유형이 존재합니다. 기어펌프는 단순한 구조와 경제적인 가격으로 널리 사용되며, 베인펌프는 정밀한 유량 조절과 조용한 작동이 장점입니다. 반면, 피스톤펌프는 높은 압력에서도 안정적인 성능을 발휘하여 대형 장비와 산업용 기계에 적합합니다.
각각의 유압 펌프는 특정 용도에 맞게 선택되어야 하며, 유지보수와 효율성도 고려해야 합니다. 적절한 유압 펌프를 선택하여 최적의 성능을 발휘하도록 설계하는 것이 중요합니다. 유압 시스템을 계획할 때는 사용 환경과 요구 조건을 면밀히 분석한 후, 가장 적합한 펌프를 선택하는 것이 바람직합니다.
